PRIMUS 3
De slimme volautomatische rotatielaser van Nedo.
Eenvoudig te bedienen. Betrouwbaar en robuust. Made in Germany.
Nedo PRIMUS 3 is de nieuwe serie volautomatische rotatielasers voor veeleisende professionals op de bouw. Ideaal voor stelwerk, uitzetwerk en voor geodetische metingen. Eenvoudig te bedienen. Betrouwbaar en robuust voor het intensieve gebruik op de bouw Compromisloze kwaliteit – Made in Germany.
Made in Germany
Nedo PRIMUS 3 rotatielasers worden ontwikkeld en geproduceerd in Dornstetten in het Zwarte Woud. Dankzij ons moderne CNC-machinepark zijn wij in staat om alle kwaliteitsrelevante, mechanische componenten zelf te produceren. Montage en afstelling gebeuren door ons ervaren team.
Kwaliteit made in Germany, precisie made in het Zwarte Woud.
COMMANDER 3
Smart werken op de bouwplaats
De COMMANDER 3 is meer dan alleen maar de praktische combinatie van draadloze afstandsbediening en digitale laserontvanger met mm-display. De COMMANDER 3 is het controlecentrum voor de rotatielaser PRIMUS 3.
Merkmale:
- mm-weergave van het hoogteverschil
- Multi Display met drie displays: een groot en verlicht grafisch display aan de bedieningszijde en twee extra displays aan de ontvangstzijde onder een hoek voor een optimale aflezing vanuit alle richtingen
- Bedieningsconcept SmartControl voor een bijzonder eenvoudige en intuïtieve bediening
- MagFix: afneembare heavy duty-baakklem met magnetische bevestiging op de COMMANDER 3
- Weergave op de display hetzij met pijlen of de positie van de gedetecteerde laserstraal
- Robuust toetsenveld
- Heldere LED-display aan de ontvangstzijde
- Waterpas voor een eenvoudige uitlijning
- Volledige afstandsbediening van de PRIMUS 3 (behalve PRIMUS 3 H)
- Standaard met aluminium „heavy duty“-baakklem, die magnetisch bevestigd en gemakkelijk afneembaar is.
- Automatische uitschakeling
Multi-Display
Uniek is het multi-display-concept van de COMMANDER 3, dat in totaal drie displays omvat:
aan de bedieningszijde van de COMMANDER 3 bevindt zich een groot, grafisch display met verlichting. Hier worden niet alleen alle bedrijfsstatussen van de PRIMUS 3 gevisualiseerd, maar wordt ook de afwijking van het laservlak van de nullijn van de laserontvanger direct in mm weergegeven.
Aan de ontvangstzijde van de COMMANDER 3 bevinden zich naast het 120 mm grote ontvangstveld nog twee displays, die onder een hoek zijn geplaatst. Door deze displays kan de laserontvanger comfortabel van links en van rechts zijdelings worden afgelezen. Een schaduwwerking op de laserstraal door de gebruiker wordt door het aflezen van opzij vermeden. Vanzelfsprekend wordt het hoogteverschil op de beide displays aan de kant van de sensor eveneens direct in mm weergegeven.
Naast de gebruikelijke mm- en pijlweergave kan ook de gedetecteerde laserstraal middels de Real Laser View weergave direct door een lijn op de display van de COMMANDER 3 worden gevisualiseerd. Dit is bij veel toepassingen bijzonder intuïtief.
Heavy-Duty baakklem
De robuuste heavy-duty baakklem van aluminium behoort tot de standaardlevering. Met behulp van de MagFix-sluiting wordt de heavy-duty baakklem magnetisch aan de COMMANDER 3 vastgeklemd. De MagFix-sluiting houdt de houder stevig op zijn plaats en werkt supereenvoudig. Zelfs met handschoenen aan.
Intelligente functies: tijdbesparend
De PRIMUS 3 beschikt over talrijke intelligente functies, die allemaal zijn ontwikkeld met het doel om tijd op de bouwplaats te besparen en daarmee nog efficiënter te werken. Dat deze innovaties en praktische functies eenvoudig en intuïtief te bedienen zijn, spreekt vanzelf.
Sleutel tot deze functies is de Magic Button op de COMMANDER 3.
Al naargelang of de PRIMUS 3 horizontaal of verticaal wordt gebruikt, zijn alleen die functies beschikbaar welke voor deze gebruiksmodus zinvol zijn. Daardoor is een eenvoudige handling te allen tijde gewaarborgd.
Het hellingsbereik:
groots
Uitstekend is het hellingsbereik van ± 15% bij de afschotlasermodellen PRIMUS 3 H1N, H2N en HVA2N.
± 15% afschot is in elke as zonder voorwaartse helling van de laser tegelijkertijd mogelijk.
Het mechanisme van de laser is daarbij zo opgebouwd dat het draaipunt van de beide zwenkassen van de bouwlaser zich in het optische middelpunt van het roterende prisma bevindt. Dat klinkt misschien ingewikkeld, maar heeft het voordeel dat er bij het meten van afschot met twee assen nauwkeurigere resultaten worden behaald.
Vanzelfsprekend beschikken de afschotlasermodellen PRIMUS 3 H1N, H2N en HVA2N over een hellingsbewaking en automatische nanivellering in de afschotmodus.
De rotatiesnelheid:
maximaal
Hoge rotatiesnelheden zijn voor rotatielasers vooral belangrijk in het geval dat de laser moet worden gebruikt voor het sturen van bouwmachines. Bij de PRIMUS 3 wordt gebruik gemaakt van de nieuwe, slijtvrije directe aandrijving IonicDrive, die moeiteloos rotatiesnelheden van tot wel 1.200 t/min bereikt. Perfect voor het sturen van bouwmachines met 2D-besturingen.
De stroomvoorziening:
smart
Voor de stroomvoorziening dient de Li-Ion SmartPower-accu, die zich onderscheidt door een zeer grote energiedichtheid bij een gering gewicht. De accu kan in de laser worden opgeladen en hoeft er niet afgenomen te worden. Aan de displayzijde van de PRIMUS 3 bevindt zich een laderaansluiting. Vanzelfsprekend kan de PRIMUS 3 ook tijdens het opladen worden gebruikt
De statiefbevestiging:
quick
Naast de standaard 5/8“ aansluitschroefdraad zijn alle PRIMUS 3 bouwlasers uitgerust met het verder verbeterde Quick-Fix snelsluitingssysteem. De laser kan binnen enkele seconden op elk statief worden bevestigd of weer worden losgemaakt. Voor het bevestigen of losmaken simpelweg de hendel omklappen. Klaar.
AutoAlign functie
De modellen PRIMUS 3 HVA en HVA2N zijn uitgerust met de AutoAlign-functie. Deze functie maakt het mogelijk om het laservlak automatisch af te stellen op de COMMANDER 3.
Het bereik van de AutoAlign-functie bedraagt 150 m.
Tijdens horizontaal gebruik is de AutoAlign-functie zowel in de X- alsook in de Y-as beschikbaar. Perfect om afschot te meten. Tijdens verticaal gebruik is de AutoAlign-functie in één as
beschikbaar. Perfect bij het gebruik met bouwraam en bij gevelbouw.
AutoTarget-functie voor de automatische asuitlijning
Bij het meten van afschot met twee assen is de exacte afstelling van de hellingsassen extreem belangrijk om nauwkeurige resultaten bij het fijn egaliseren te krijgen. Kleine afwijkingen bij de uitlijning van de hellingsas
kunnen grote fouten tot gevolg hebben.
De functie AutoTarget van de PRIMUS 3 H2N en HVA2N stelt de Y-hellingsas van de laser automatisch op de COMMANDER 3 af. Daarbij wordt rekenkundig het interne coördinatensysteem van de laser
gedraaid.
Het tijdsintensieve en foutgevoelige met de hand afstellen van de hellingsas in Y-richting op het doel met behulp van vizierkorrel en vizierkeep of telescoopvizier vervalt. Deze functie wordt mogelijk gemaakt
door de gepatenteerde sensoren van de PRIMUS 3.
FindX
Aangezien de Y-as en de X-as altijd loodrecht op elkaar staan, leidt het uitlijnen van de Y-as met AutoTarget automatisch ook tot een verandering van de X-as.
Met behulp van de FindX-functie kan de exacte positie van de X-as eenvoudig en snel worden bepaald. De COMMANDER wordt grofweg op de vermoedelijke X-as gepositioneerd. Na activering van de FindX-functie helpen richtingspijlen en hoekgegevens op het display van de COMMANDER om de X-as exact te bepalen. Ook het uitzetten van rechte hoeken in het terrein is met behulp van de FindX-functie snel en eenvoudig mogelijk.
PlaneLock X/Y
Bij afschotwerkzaamheden die een langere periode in beslag nemen en bijzonder nauwkeurig moeten worden uitgevoerd, leidt PlaneLock X of PlaneLock Y tot betere resultaten, omdat omgevingsinvloeden
op de gevoelige sensoren in de afschotlaser worden vermeden.
Op de PRIMUS 3 H1N, H2N of HVA2N wordt het afschot in de gewenste as ingesteld. De COMMANDER 3 wordt in het laservlak gebracht en PlaneLock geactiveerd. De COMMANDER 3 houdt vervolgens
het laservlak in het ingestelde afschot vast, terwijl de andere as exact horizontaal wordt uitgelijnd. Vooral voor het fijn egaliseren is deze functie extreem behulpzaam.
De temperatuurstabiliteit:
duurzaam
Op de bouwplaats zijn de werkdagen lang. Om gedurende een volledige werkdag nauw-keurige meetresultaten bij afschotwerkzaamheden te bereiken, beschikt de PRIMUS 3 over de automatische temperaturcompensatie TemperatureControl.
Verder wordt de temperatuur in de laser voortdurend gemonitord en daardoor gewaarborgd dat de in één of beide assen ingestelde hellingswaarden ook bij schommelende temperaturen stabiel blijven.

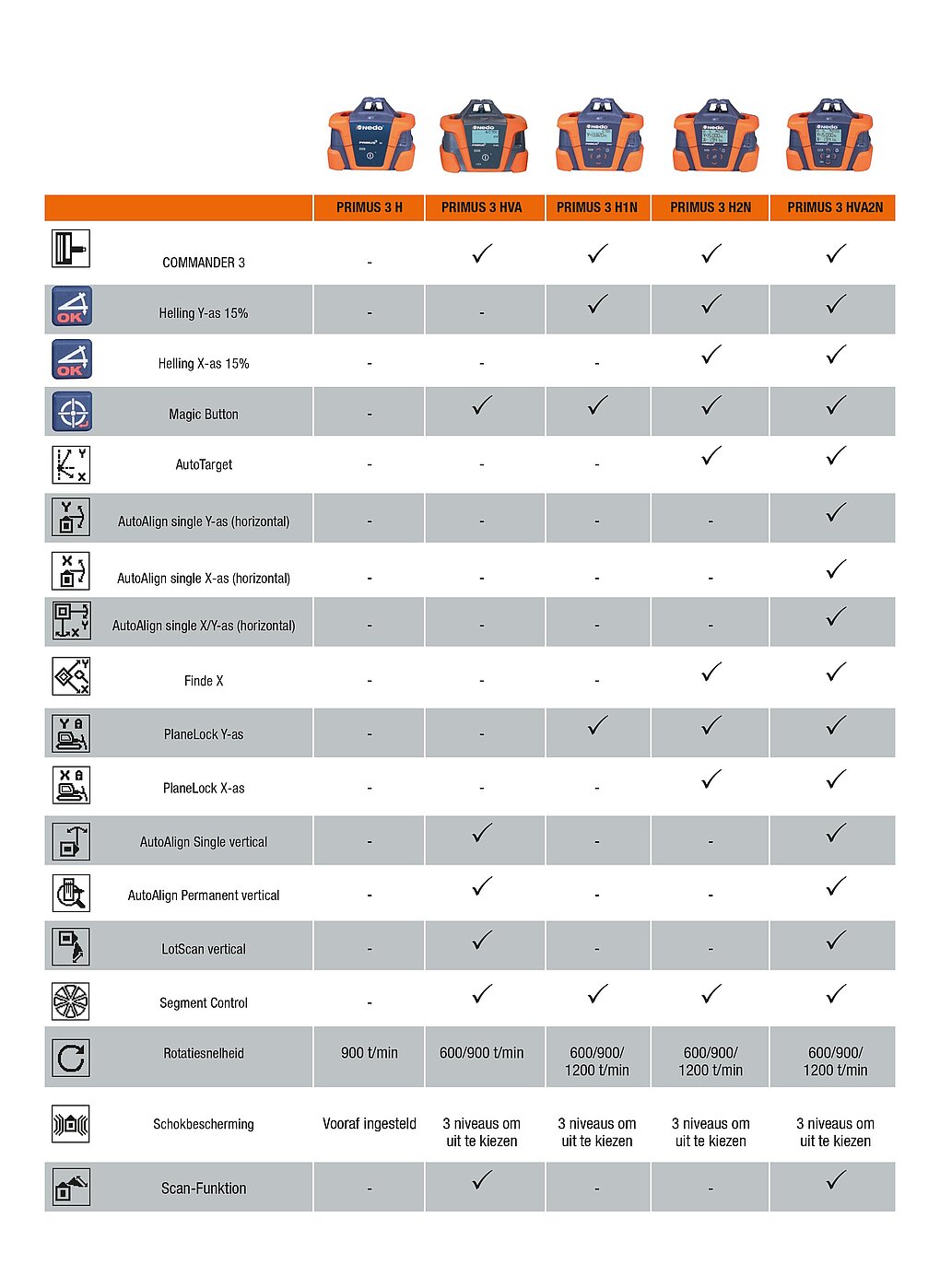

Meer informatie over de modellen vindt u hier
Nedo PRIMUS 3 H
De volautomatische horizontaal-rotatielaser met EasyControl eenknops bediening
Nedo PRIMUS 3 HVA
De volautomatische horizontale/verticale rotatielaser met AutoAlign-functie
Nedo PRIMUS 3 H1N
De volautomatische eenassige afschotlaser met bewaking van de schuinstelling en automatische nanivellering in de hellingsmodus met PlaneLock Y
Nedo PRIMUS 3 H2N
De volautomatische twee-assige afschotlaser met hellingbewaking en automatische nanivellering in de hellingmodus, Auto Target, FindX en PlaneLock X/Y
Nedo PRIMUS 3 HVA2N
De volautomatische horizontale/verticale dubbel-afschotlaser met hellingbewaking en automatische nanivellering in de hellingmodus, AutoAlign-functie, FindX, AutoTarget en PlanLock X/Y
