PRIMUS 3
El láser rotativo inteligente y completamente automático de Nedo.
Fácil de usar. Fiable y robusto. Made in Germany.
Nedo PRIMUS 3 es la nueva serie de láseres rotativos totalmente automáticos para los profesionales exigentes. Ideales para nivelar, alinear y controlar el terreno. Fáciles de usar. Fiables y robustos: resisten las duras condiciones de las obras. Calidad sin concesiones: Made in Germany.
Made in Germany
Los láseres rotativos PRIMUS 3 de Nedo se desarrollan y producen en la localidad alemana de Dornstetten, en la Selva Negra. Gracias a nuestra moderna maquinaria CNC, podemos fabricar nosotros mismos todos los componentes mecánicos cruciales para la calidad. Del montaje y el ajuste se encarga nuestro equipo de expertos.
Calidad hecha en Alemania, precisión hecha en la Selva Negra.
COMMANDER 3
Trabajo inteligente en la obra
El COMMANDER 3 no es solo un práctico dispositivo que combina un radiotelecomando y un receptor láser digital con indicador milimétrico; es mucho más: es el centro de control del láser rotativo PRIMUS 3.
Merkmale:
- Indicación de la diferencia de altura en milímetros
- Tres pantallas: una gran pantalla gráfica iluminada en el lado de mando y otras dos pantallas en el lado receptor dispuestas en ángulo para una lectura óptima desde cualquier dirección
- SmartControl para un manejo especialmente sencillo e intuitivo
- MagFix: Portareceptor ultrarresistente y desmontable con fijación magnética al COMMANDER 3
- Indicación en la pantalla mediante flechas o indicación de la posición del rayo láser detectado
- Teclado sólido
- Indicadores luminosos LED en el lado receptor.
- Nivel de burbuja para una alineación sencilla.
- Manejo total remoto del PRIMUS 3 (excepto PRIMUS 3 H)
- Unión magneética sin herramientas MagFix del Commander 3 con la mordaza de sujeción Heavyave-Duty
- Desconexión automática
Pantalla múltiple
El COMMANDER 3 destaca por su exclusivo diseño con tres pantallas.
En el lado donde se encuentra el panel de mando, el COMMANDER 3 dispone de una gran pantalla gráfica iluminada, donde además de mostrarse todos los estados operativos del PRIMUS 3 se indica en milímetros la desviación del plano láser respecto a la línea cero del receptor láser.
En el lado receptor, el COMMANDER 3 está equipado con un gran campo de recepción de 120 mm y otras dos pantallas dispuestas en ángulo que permiten una cómoda lectura lateral del receptor láser desde la izquierda y desde la derecha para evitar que el usuario obstaculice el rayo láser. Por supuesto, la diferencia de altura también se indica directamente en milímetros en las dos pantallas que hay en el lado del sensor.
Además del indicador milimétrico y del indicador de flecha convencionales, el COMMANDER 3 cuenta con la función Real Laser View, que permite visualizar el rayo láser detectado directamente en la pantalla del dispositivo mediante una línea. Esto resulta especialmente intuitivo en muchas aplicaciones.
Funciones inteligentes: ahorro de tiempo
El PRIMUS 3 dispone de numerosas funciones inteligentes, todas ellas desarrolladas con el objetivo de ahorrar tiempo en la obra para que el trabajo sea aún más eficiente. Como no podía ser de otra manera, estas funciones prácticas e innovadoras son intuitivas y fáciles de usar.
La llave que abre la puerta de todas esas funciones es el Magic Button del COMMANDER 3.
Para simplificar el uso del dispositivo, se habilitan unas funciones u otras dependiendo de si el PRIMUS 3 está en modo horizontal o vertical.
El rango de inclinación:
enorme
Lo que más llama la atención en los modelos con láser basculante PRIMUS 3 H1N, H2N y HVA2N es el rango de pendiente del ±15 %. Es posible ajustar al mismo tiempo una pendiente del ±15 % en cada
eje sin necesidad de inclinar físicamente el láser.
La mecánica del láser está diseñada de manera que el punto de giro de los dos ejes pivotantes del láser se encuentra en el centro óptico del prisma giratorio. Suena complicado, pero tiene la ventaja de que se consiguen resultados más precisos en el modo de pendiente biaxial.
Por supuesto, los modelos con láser basculante PRIMUS 3 H1N, H2N y HVA2N cuentan con control de inclinación y renivelación automática en el modo de pendiente.
La velocidad de rotación:
máxima
Que un láser rotativo tenga una alta velocidad de rotación es especialmente importante cuando el láser se va a utilizar para controlar maquinaria de construcción. El PRIMUS 3 incorpora el novedoso accionamiento directo IonicDrive, que no se desgasta y alcanza sin esfuerzo velocidades de giro de hasta 1200 rpm. Perfecto para controlar máquinas de construcción con sistemas de mando 2D.
El suministro de energía:
inteligente
Del suministro de energía se encarga la batería de iones de litio SmartPower, que destaca por su ligereza y su gran densidad de energía. No es necesario sacar la batería del láser para cargarla: en el lado donde está la pantalla del PRIMUS 3 hay una toma de carga. Por supuesto, el PRIMUS 3 puede seguir utilizándose mientras se está cargando.
La fijación del trípode:
quick
Además de la rosca de conexión estándar de 5/8”, todos los láseres de obra PRIMUS 3 están equipados con el mejorado sistema de fijación rápida Quick-Fix 2, que permite fijar y soltar el láser de cualquier trípode en cuestión de segundos. Solo hay que accionar la palanca… ¡y listo!
Función AutoAlign
Los modelos PRIMUS 3 HVA y HVA2N cuentan con la función AutoAlign, que permite alinear automáticamente el plano láser con el COMMANDER 3. La función AutoAlign tiene un alcance de 150 m.
En el modo horizontal, la función AutoAlign está disponible tanto en el eje X como en el eje Y. Perfecto para determinar pendientes. En el modo vertical, la función AutoAlign está disponible en un solo eje. Ideal para las camillas como hilo de replanteo y para construcción de fachadas.
Función AutoTarget para la alineación
automática de ejes
En el modo de inclinación biaxial, alinear los ejes con precisión es de vital importancia para obtener resultados precisos en la nivelación fina. Las pequeñas desviaciones en la alineación del eje de inclinación pueden concatenar errores graves.
La función AutoTarget del PRIMUS 3 H2N y HVA2N alinea automáticamente el eje de inclinación Y del láser con el COMMANDER 3. Para ello se gira matemáticamente el sistema de coordenadas interno del láser.
Gracias a ello, ya no es necesario apuntar manualmente al objetivo con el eje de inclinación Y utilizando un visor óptico o una mira de alza y guión; operación laboriosa que además da pie a errores. Esta innovadora función es posible gracias a la tecnología de sensores patentada del PRIMUS 3.
FindX
Dado que los ejes Y y X siempre están dispuestos en ángulo recto entre sí, la alineación del eje Y con AutoTarget también provoca automáticamente un cambio en el eje X.
Con ayuda de la función FindX, se determina de forma rápida y sencilla la posición exacta del eje X. El COMMANDER se coloca aproximadamente en el eje X supuesto. Tras activar la función FindX, las flechas de dirección y los datos angulares que aparecen en la pantalla del COMMANDER ayudan a determinar con exactitud el eje X. La función FindX también permite replanteos de ángulos rectos en el terreno de forma rápida y sencilla.
PlaneLock X/Y
Cuando se llevan a cabo trabajos en pendiente que se prolongan en el tiempo y deben ejecutarse con especial precisión, PlaneLock X y PlaneLock Y ofrecen mejores resultados, ya que evitan que los factores ambientales influyan en los sensores sensibles del láser basculante.
En los modelos PRIMUS 3 H1N, H2N y HVA2N, se ajusta la inclinación en el eje deseado. Después, se coloca el COMMANDER 3 en el plano láser y se activa la función PlaneLock. De esta manera, el COMMANDER 3 mantiene el plano láser con la inclinación ajustada, mientras que el otro eje queda perfectamente alineado en horizontal. Esta función resulta especialmente útil en la nivelación de precisión.
La estabilidad térmica:
constante
Las jornadas de trabajo en la obra son largas. Para obtener unos resultados precisos durante toda la jornada en el modo de inclinación, el PRIMUS 3 cuenta con la función TemperatureControl, que compensa automáticamente la temperatura.
La temperatura del láser se monitoriza constantemente para garantizar que la pendiente ajustada en uno o ambos ejes se mantenga estable aunque la temperatura fluctúe.

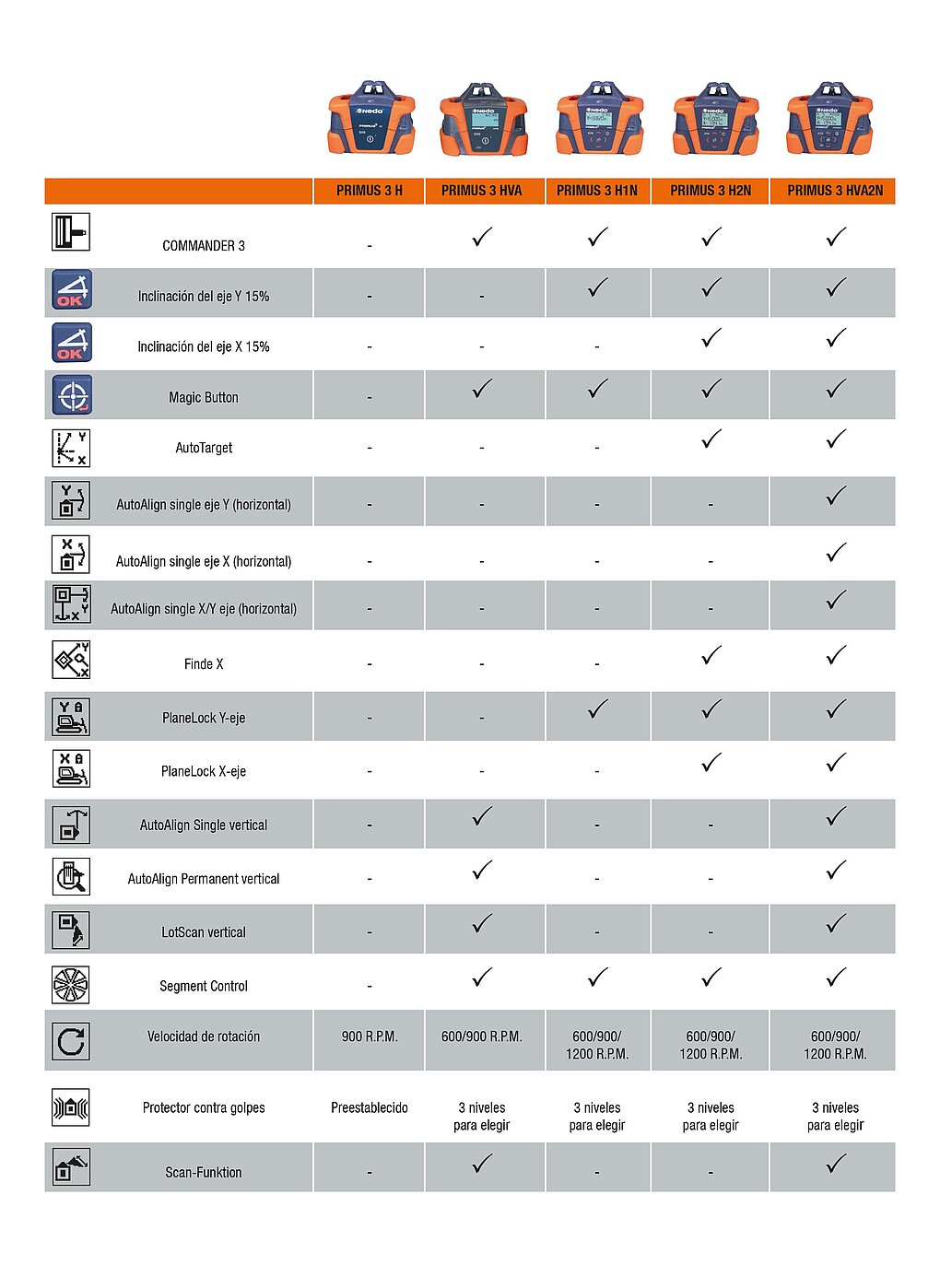

Encontrará más información sobre los modelos aquí
Nedo PRIMUS 3 H
El láser rotativo horizontal completamente automático con manejo EasyControl mediante un solo botón
Nedo PRIMUS 3 HVA
El láser rotatorio horizontal/vertical totalmente automático con función AutoAlign
Nedo PRIMUS 3 H1N
El láser basculante monoaxial completamente automático con control de inclinación y renivelación automática en el modo de pendiente con PlaneLock Y
Nedo PRIMUS 3 H2N
El láser basculante biaxial totalmente automático con control de pendiente y reajuste ulterior automático en modo pendiente, AutoTarget, FindX y PlaneLock X/Y
Nedo PRIMUS 3 HVA2N
El láser basculante biaxial horizontal/vertical totalmente automático con función AutoAlign, AutoTarget, FindX y PlaneLock X/Y
