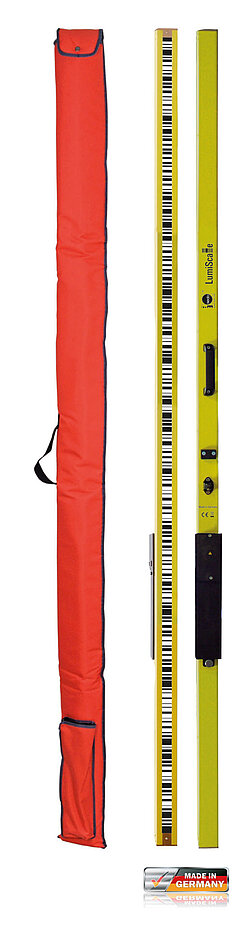

Selbstleuchtende Nivellierlatte LumiScale

LumiScale ist eine selbstleuchtende Barcode-Nivellierlatte für den Einsatz unter Tage, im Tunnelbau oder bei sehr schlechten Lichtverhältnissen. Im Hinblick auf die Genauigkeit erfüllt die selbstleuchtende Nivellierlatte LumiScale die DIN 18703 Norm. Im Gegensatz zu einer externen Beleuchtung wird bei LumiScale die Teilung mittels Elektrolumineszenz-Folie hinterleuchtet. Dies hat den entscheidenden Vorteil, dass die Teilung auf der gesamten Länge gleichmäßig ausgeleuchtet wird und keine Schattenbildung auftritt. Im Rahmen von ausführlichen Untersuchungen der Universität Graz wurde nachgewiesen, dass durch die gleichmäßige Ausleuchtung der Teilung Messfehler vermieden werden. LumiScale ist mit Barcodes für alle gängigen Digital-Nivelliere lieferbar.

Merkmale:

  • Beleuchtete Teilung
  • Beleuchtete Libelle

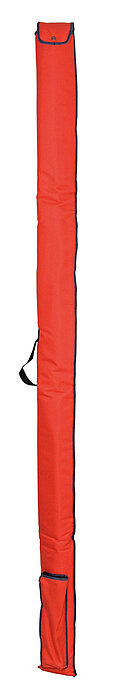

  • Komplett mit Akku, Akku-Ladegerät und gepolsteter Transporttasche



Nedo LumiScale

Technische Daten
Teilung Barcode
Teilungsträger Polyesterfilm (αTH < 18 ppm/°C)
Teilungsgenauigkeit Δℓ = ±(0,2 mm + 2ℓ *10 -4 )
Beleuchtete Teilungsfläche 2125 mm x 25 mm
Beleuchtung Elektrolumineszenz (EL)-Folie
Stromversorgung Abnehmbarer NiMH Akku, 2500 mAh
Betriebsdauer ca. 10 h
Dosenlibelle beleuchtet, Empfindlichkeit 12’
Schutzklasse IP 54
Maße 2200 mm x 70 mm x 60,5 mm
Lattenkörper Alu-Profil
Gewicht ca. 4,0 kg inkl. Akku

Bestelldaten

Bestell-Nr. 340220 LumiScale mit Trimble Barcode
Bestell-Nr. 340222 LumiScale mit Leica DNA Barcode
Bestell-Nr. 340223 LumiScale mit Topcon RAB Barcode
Bestell-Nr. 340224 LumiScale mit Sokkia Barcode
Bestell-Nr. 340225 LumiScale mit Leica-Sprinter Barcode

Produkt-Flyer

Produktbilder und Anwendungsfotos

Zubehör für LumiScale

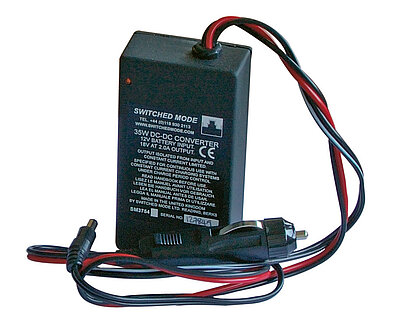

KFZ-Ladegerät
Bestell-Nr. 030816

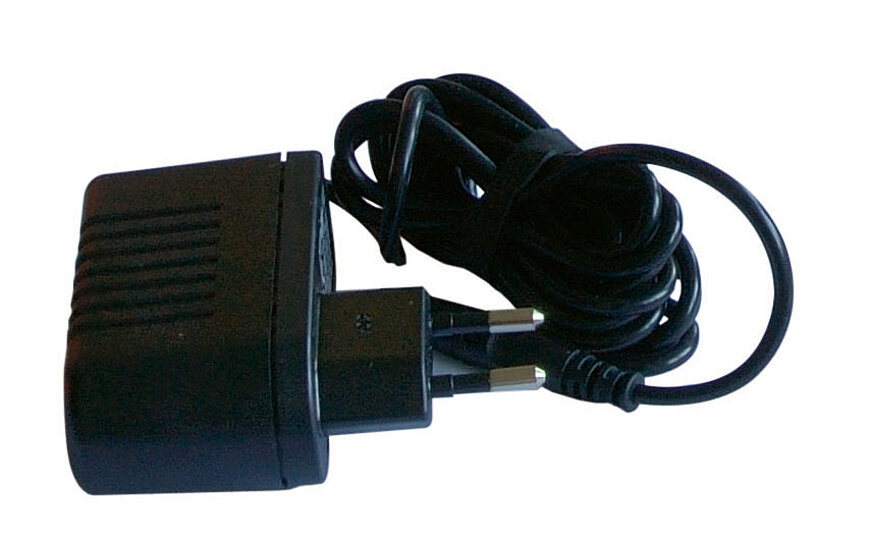

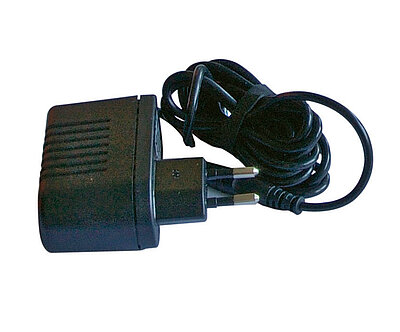

Netzgerät
Bestell-Nr. 030827

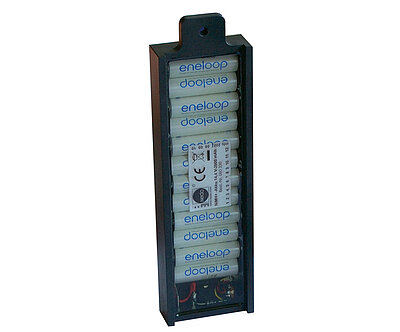

Ersatz-Akku
Bestell-Nr. 061866-900
