Nedo PRIMUS 2 H

Der vollautomatische Rotationslaser made in Germany

Der Maßstab für Präzision und Zuverlässigkeit

Die Rotationslaser der PRIMUS 2 Baureihe sind hochpräzise unter allen Einsatzbedingungen: Im Dauerregen,
bei klirrender Kälte, bei sengender Hitze. Horizontal, vertikal oder im Neigungsbetrieb. Immer dann, wenn es
darauf ankommt.

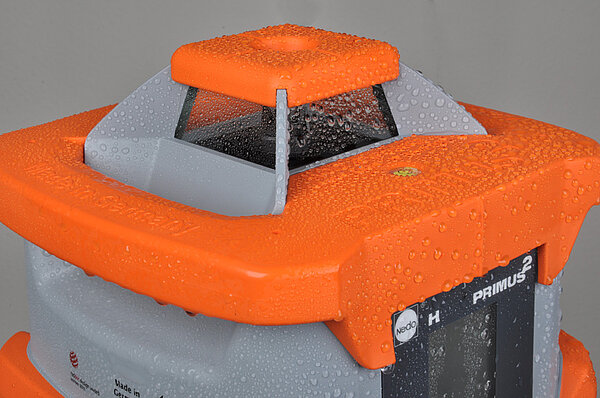

Das PRIMUS 2 Gehäuse ist wasser- und staubgeschützt nach IP 66. Nach dem Einsatz kann der PRIMUS 2
sogar mit dem Wasserschlauch abgespritzt und gereinigt werden.

Der Maßstab für Robustheit

Dank des innovativen Shock-Protection-Systems im Inneren des Gehäuses stecken die Rotationslaser der
PRIMUS 2 Baureihe auch einen Sturz aus 1 m Fallhöhe locker weg. Zusätzliche Sicherheit bieten die massive
Gehäusegummierung und der Rotorschutz aus bruchsicherem Glas.

Der Maßstab für Sichtbarkeit

Alle PRIMUS 2 Rotationslaser werden mit qualitativ hochwertigen Laserdioden mit 635 nm Wellenlänge ausge-
rüstet. Zur Auswahl stehen High-power Laserdioden der Laserklasse 3R oder Laserdioden der Laserklasse 2 mit
Bright Beam TechnologyTM. Optimale Sichtbarkeit des Laserstrahls wird dadurch selbst bei ungünstigsten Licht-
verhältnissen garantiert.

Der Maßstab für Ausdauer

NiMH Hochleistungs-Akkus mit EneloopTM-Technologie garantieren eine extrem lange Betriebsdauer von über
100 Std. und eine minimale Selbstentladung. Das intelligente Energiefach erlaubt den schnellen Wechsel auf
Reserveakku oder von Akku- zu Batteriebetrieb und umgekehrt.

Der Maßstab für Bedienkomfort

Sie haben genug von umständlichem Handling?
Die Rotationslaser der PRIMUS 2 Baureihe zeichnen sich durch eine intuitive Bedienung und eine einfache Hand-
habung aus. Zusätzlich zum standardmäßigen 5/8’’ Anschlussgewinde sind alle PRIMUS 2 Laser mit dem Quick-Fix
Schnellverschlusssystem ausgerüstet. Der Laser kann dadurch in Sekundenschnelle auf jedem Stativ befestigt oder
wieder gelöst werden. Zum Befestigen oder Lösen einfach den Hebel umlegen. Fertig.

Rotationslaser made in Germany

Nedo PRIMUS 2 ist die Baureihe vollautomatischer Rotationslaser für anspruchsvolle Profis. Ideal zum Nivellieren, Fluchten und zur Gefällekontrolle. Zuverlässig und robust für den harten Einsatz auf der Baustelle. Kompromisslose Qualität für Profis. Alle PRIMUS 2 Rotationslaser sind wahlweise mit Laserklasse 3R oder mit Laserklasse 2 mit Bright Beam TechnologyTM lieferbar. Optimale Sichtbarkeit des Laserstrahls wird dadurch selbst bei ungünstigsten Lichtverhältnissen garantiert. Die PRIMUS 2 Baureihe ist der Maßstab für vollautomatische Rotationslaser.
Spitzentechnologie made in Germany.

ACCEPTOR pro+

Serienmäßig Laserempfänger ACCEPTOR pro+ mit mm-Anzeige und praktisch unverwüstlichem Heavy-Duty Empfängerhalter aus Aluminium-Druckguss.

Merkmale

  • Vollautomatischer Rotationslaser für den horizontalen Einsatz
  • Robuste, motorische Horizontierung
  • Automatische Höhenüberwachung stoppt den Laser bei einer starken Erschütterung.
    Höhenfehler werden dadurch vermieden.
  • Gut sichtbare High-power Laserdiode (Laserklasse 3R) für unkompliziertes Arbeiten im
    Nahbereich
  • Alternativ mit Laserklasse 2 mit Bright Beam TechnologyTM lieferbar
  • Großes, übersichtliches Display zur Anzeige des Betriebszustands, der Rotationsgeschwindigkeit, etc.
  • Rotorschutz aus bruchsicherem Glas
  • Laserempfänger ACCEPTOR pro+ mit Heavy-Duty Empfängerhalter aus Aluminium-Druckguss
  • Extrem einfache Bedienung
  • Hochpräzise unter allen Einsatzbedingungen
  • Auf Wunsch mit 900 U/min Rotationsgeschwindigkeit lieferbar, perfekt für Maschinensteuerungen

Optimal für den harten Einsatz auf der Baustelle.
Perfekt zum Nivellieren und Fluchten bei folgenden Anwendungen:

  • Grob- und Feinplanie
  • Baustellenaushub
  • Garten- und Landschaftsbau
  • Gießen von Betondecken oder Fundamenten
  • Maurerarbeiten, Meterrisse und Estrichbau
  • Maschinensteuerung

Nedo PRIMUS 2 H

Technische Daten
Nivelliergenauigkeit ± 0,5 mm/10 m
Selbstnivellierbereich ± 5° motorisch mit automatischer Überwachung auf der horizontalen Achse
Arbeitsbereich Ø bis zu 700 m mit Empfänger ACCEPTOR pro+
Laser < 5 mW, Laserklasse 3R, 635 nm oder
< 1mW, Laserklasse 2, 635 nm
Rotationsgeschwindigkeit 600 U/min oder 900 U/min
Schutzklasse IP 66
Stromversorgung Akkusatz NiMH 4,8 V, 8500 mAh
Betriebsdauer ca. 100 h
Anschlussgewinde 5/8’’

Laserempfänger ACCEPTOR pro+

Technische Daten:
Genauigkeit umschaltbar, ± 0,5 mm, ± 1 mm, ± 2 mm und ± 4 mm
Arbeitsbereich Ø 700 m
Länge Empfangsfeld 70 mm
Empfangswinkel ± 50°
Schutzklasse IP 66
Arbeitstemperatur -20°C bis + 50°C
Stromversorgung 3 x 1,5 V (AA) oder NiMH Akkus
Betriebsdauer bis zu 100 h

Bestelldaten - Nedo PRIMUS 1 H

Bestell-Nr.
Laserklasse 3R
Bestell-Nr.
Laserklasse 2

472015 472015-632 Rotationslaser PRIMUS 2 H
inkl. Laserempfänger ACCEPTOR pro+ mit mm-Anzeige, Heavy-Duty Empfängerhalter, Quick-Fix,
Akkus, Ladegerät und Transportkoffer
472016 472016-632 Rotationslaser PRIMUS 2 H
inkl. Quick-Fix, Akkus und Ladegerät und Transportkoffer
472017 472017-632 Rotationslaser PRIMUS 2 H
inkl. Laserempfänger ACCEPTOR digital, Empfängerhalter, Quick-Fix, Akkus und Ladegerät
und Transportkoffer

Upgrade 900 U/min für Maschinensteuerungen

Bestell-Nr. 399602 Upgrade PRIMUS 2 H auf 900 U/min

Prüfprotokoll für Nedo Rotationslaser

Bestell-Nr. 399556 Prüfprotokoll für Nedo Rotationslaser

Nedo PRIMUS 2 H Lieferumfang

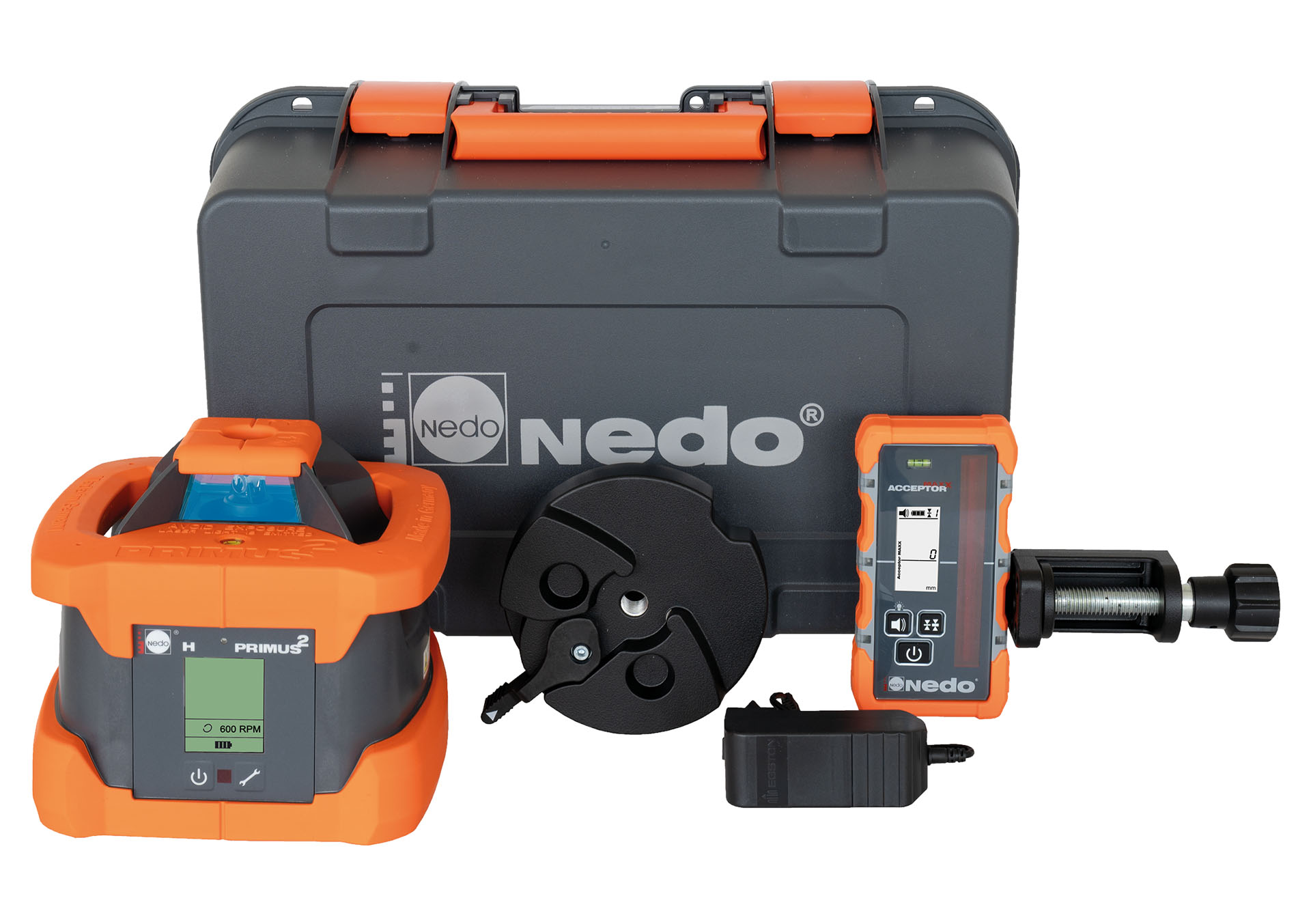

PRIMUS 2 H mit ACCEPTOR pro+

Bestell-Nr. 472015-632
  • Rotationslaser PRIMUS 2 H
  • Laserempfänger ACCEPTOR pro+ mit mm-Anzeige
  • Heavy-Duty Empfängerhalter aus Aluminium-Druckguss
  • Akkus
  • Ladegerät
  • Quick-Fix Schnellverschlusssystem
  • Transportkoffer

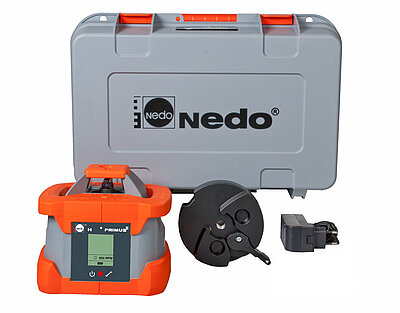

PRIMUS 2 H

Bestell-Nr. 472016-632
  • Rotationslaser PRIMUS 2 H
  • Akkus
  • Ladegerät
  • Quick-Fix Schnellverschlusssystem
  • Transportkoffer

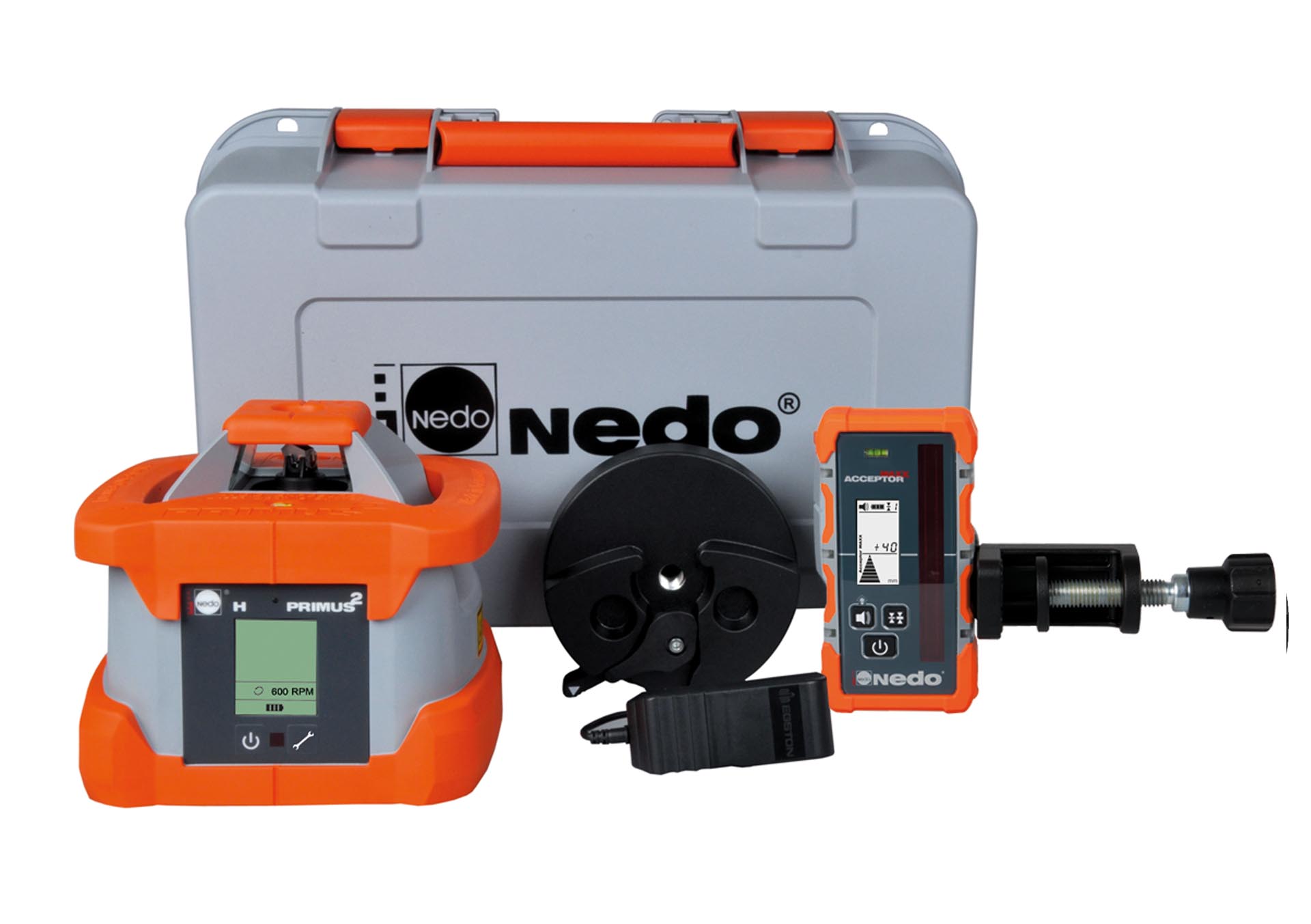

PRIMUS 2 H mit ACCEPTOR digital

Bestell-Nr. 472017-632
  • Rotationslaser PRIMUS 2 H
  • Laserempfänger ACCEPTOR digital
  • Empfängerhalter
  • Akkus
  • Ladegerät
  • Quick-Fix Schnellverschlusssystem
  • Transportkoffer

Produkt-Flyer

Produktbilder und Anwendungsfotos

Optionales Zubehör
Nedo PRIMUS 2 H



Outdoor-Paket

Bestell-Nr. 200350
  • Aluminium-Stativ, (Bestell-Nr. 200200)
    Arbeitsbereich 1,08 m bis 1,72 m
  • Flexilatte mit Universaladapter und Hülle
