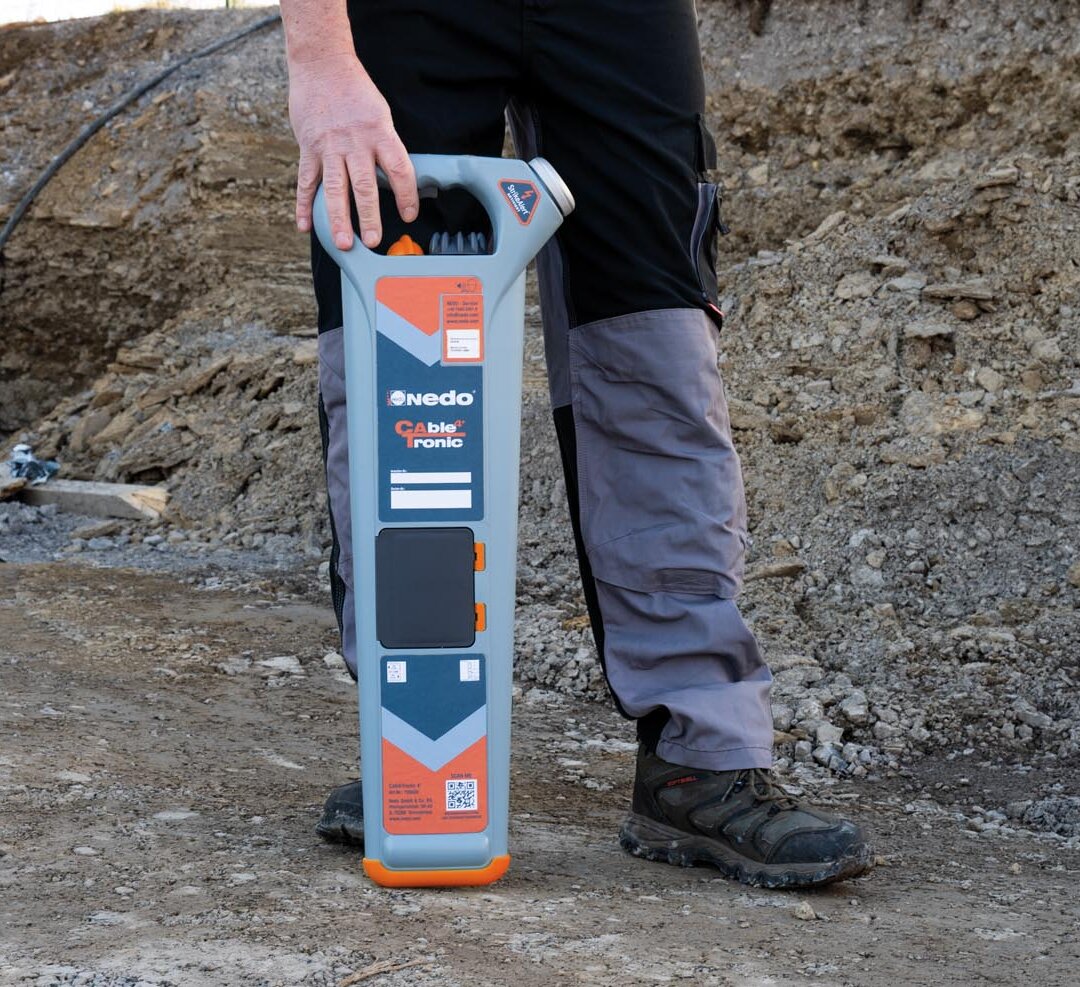

Nedo CableTronic 4+
Más seguridad en los trabajos de excavación.
Con la ayuda de Nedo CableTronic 4+, los cables eléctricos enterrados pueden detectarse de manera segura para evitar dañarlos durante los trabajos de excavación. Esto no solo permite garantizar la seguridad de las personas y las máquinas en las obras con movimientos de tierra, sino también proteger su empresa de costosas reclamaciones por daños y perjuicios.
El manejo de CableTronic 4+ es muy intuitivo y prácticamente no requiere conocimientos previos. Antes de empezar los trabajos de excavación, se recorre sistemáticamente el área donde se van a llevar a cabo en franjas con una separación de unos 50 cm con el fin de localizar cables subterráneos.

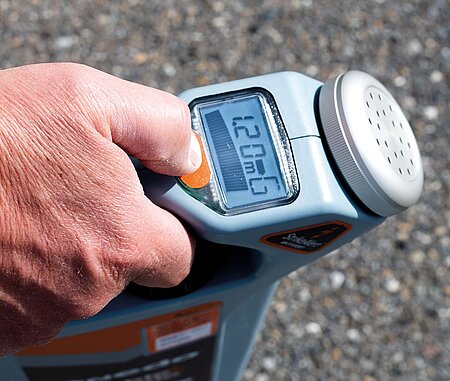

Para ello basta con pasar el CableTronic 4+ por encima de la superficie a unos centímetros del suelo. Si se detectan cables, suena una señal acústica. La intensidad de la señal detectada se muestra en la pantalla en forma de gráfico de barras.
Los cables eléctricos tendidos en el suelo a poca profundidad suponen un peligro especialmente grave durante los trabajos de excavación. StrikeAlert avisa de ese peligro emitiendo una fuerte alarma.
Cómo funciona
Los conductores de corriente crean un campo magnético, que con CableTronic 4+ puede detectarse de forma segura y fiable. CableTronic 4+ también puede utilizarse para localizar cables por los que no circula corriente eléctrica. En este caso, se utilizan las señales de radio de onda larga que emiten muchos de los transmisores que se usan en la actualidad. Un conductor metálico enterrado actúa como antena y transmite esas señales. A lo largo del conductor se forma un campo electromagnético que puede detectarse con CableTronic 4+. Aunque suene complicado, en realidad CableTronic 4+ es muy fácil de usar.
Características:
- Manejo fácil e intuitivo.
- Diseño robusto.
- Pantalla intuitiva para indicar la intensidad de la señal.
- Indicación de la profundidad cuando se utiliza el generador de señales Genny 4+.
- Sensibilidad ajustable para unos resultados óptimos de búsqueda.
- 4 modos de servicio para elegir.
- La función StrikeAlert advierte de la presencia de cables instalados a poca profundidad.

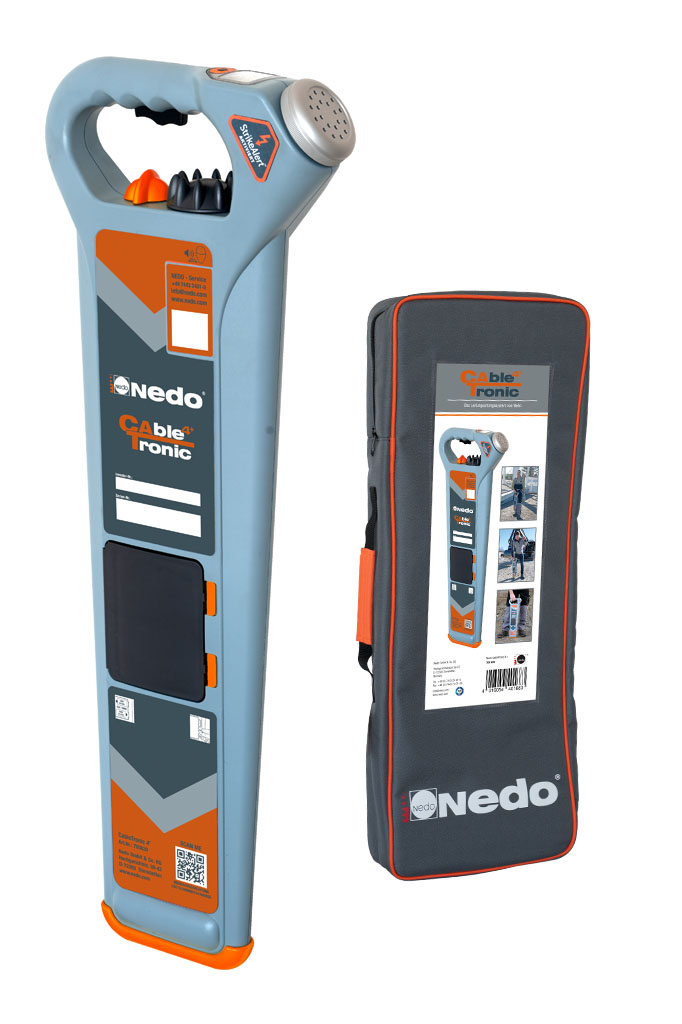

- Incluye bolsa acolchada y pilas
Los cables de fibra óptica, las tuberías de gas y las tuberías de agua no pueden localizarse con CableTronic 4+.
Puede elegir entre 4 modos de funcionamiento para localizar los cables con total seguridad:
- Modo Avoidance u Allround: búsqueda simultánea de señales de corriente, radio y Genny 4+ para una exploración rápida del área de trabajo.
- Modo red eléctrica: localización de conductores de corriente.
- Modo radio: localización de cables por los que no circula electricidad mediante señales de radio.
- Modo Genny 4+: localización de cables mediante señales emitidas por el generador de señales Genny 4+. Permite medir la profundidad a la que se encuentra el cable.
CableTronic 4+
| N° ref. | 705620 |
| Precisión de localización | ±5 % de la profundidad |
| Température de travail | –20 °C a +50 °C |
| Etanchéité | IP 54 |
| Alimentación | 2 pilas mono de 1,5 V (LR20) |
| Tiempo de funcionamiento | 4 horas con pilas alcalinas 14 horas con pilas NiMH de 10 000 mAh |
| Peso | 2,3 kg |
| Frecuencia en modo de corriente | 50 Hz y armónicos |
| Frecuencia en modo de radio | 15 a 30 kHz |

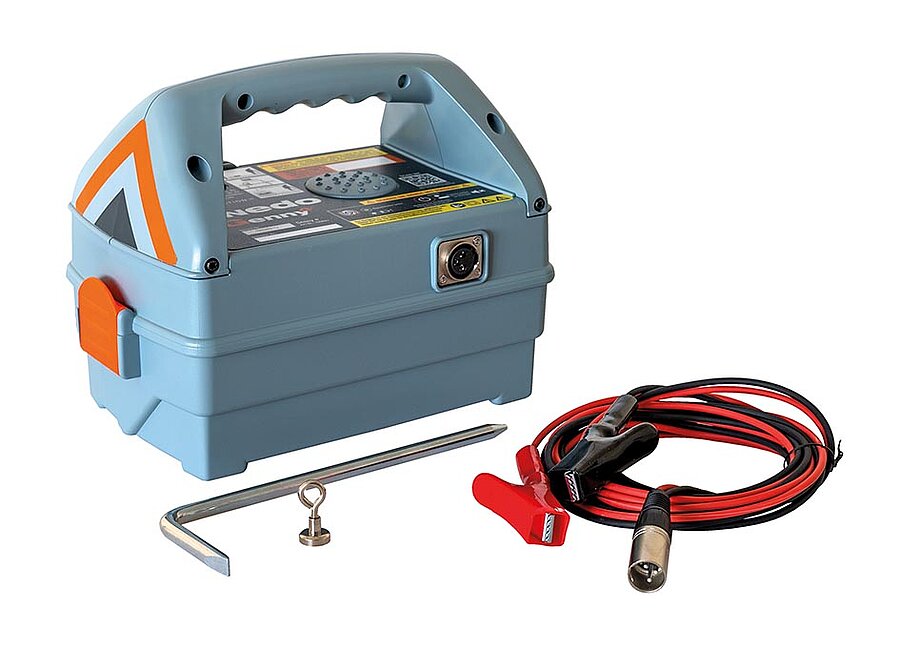

Nedo Genny 4+
El generador de señales para una detección de cables aún más potente.
El uso del generador de señales Genny 4+ aumenta significativamente el rendimiento del dispositivo de localización de cables CableTronic 4+.
Cuando los cables tienen una sección reducida o las señales de radio son débiles, no siempre es posible localizar claramente los conductores por los que no circula corriente. Para esos casos está pensado el generador de señales Genny 4+, que genera un campo electromagnético alterno. Esta señal de localización se introduce en los cables o líneas, lo que hace que sean aún más fáciles de localizar con CableTronic 4+, tanto en distancias cortas como a grandes distancias.
Además, se puede determinar la profundidad de los cables localizados y mostrarla en la pantalla de CableTronic 4+. La determinación de la profundidad es posible hasta un máximo de 4 m con una desviación máxima del ±5 %.
Dependiendo de las circunstancias, existen varias opciones para introducir la señal de localización:
- Acoplamiento directo conectando el conductor a Genny 4+.
- Acoplamiento indirecto o inductivo colocando Genny 4+ sobre el cable que se quiere localizar.

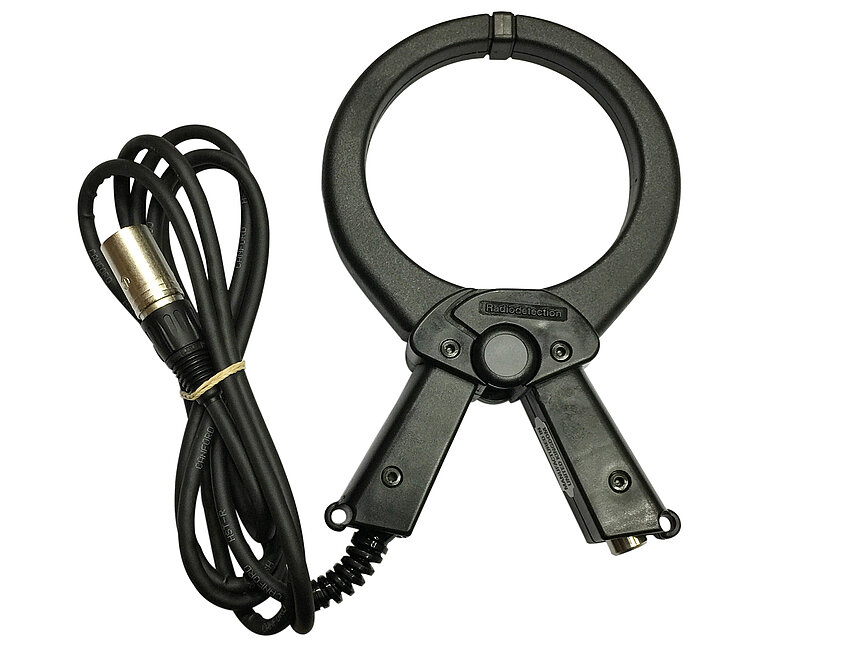

- Acoplamiento mediante una abrazadera de transmisión opcional.
